הכירו את מסכי מגע ו-HMI: הטכנולוגיה שמאחורי הבקרה התעשייתית

מסכי מגע ו-HMI בתעשייה: המדריך המלא לממשק אדם-מכונה

בתעשייה המודרנית, מסכי מגע תעשייתיים וממשקי אדם-מכונה (HMI) מהווים את הגשר החיוני בין המפעיל למכונה. התפקיד שלהם הולך הרבה מעבר לתצוגה פשוטה – הם מאפשרים ניטור, בקרה ושליטה מדויקת על תהליכים תעשייתיים מורכבים. בעולם שבו יעילות ובטיחות עומדות בראש סדר העדיפויות, מסכי HMI הפכו לכלי הכרחי שקובע את ההצלחה של מפעלים ומתקנים תעשייתיים.

מסכי בקרה מתקדמים מתקשרים ישירות עם בקרים מתוכנתים (PLC) ומערכות פיקוח נרחבות כמו SCADA. הקשר הזה יוצר סביבה תפעולית אינטגרטיבית שמאפשרת לצוותים לנהל תהליכים במהירות ובדיוק גבוה. התוצאה היא שיפור ביצועים, הפחתת שגיאות אנוש והגברת הבטיחות בסביבת העבודה.

מהו ממשק אדם-מכונה ואיך הוא פועל?

ממשק אדם מכונה (HMI) הוא מערכת המתרגמת את מצב התהליך התעשייתי למידע חזותי ברור וקל להבנה. הוא מציג גרפים, נתונים והתראות בפורמט שמאפשר למפעיל להבין במהירות מה קורה במערכת ולקבל החלטות מושכלות. מסך מגע מתקדם כזה אינו רק מציג מידע – הוא גם מאפשר למפעיל להזין פקודות ולשלוט על המכונות.

תפקידיו התפעוליים של מסך HMI כוללים צפייה בפרמטרים שונים של המערכת, שינוי הגדרות (Set-points), הפעלה ועצירה של מכונות, וקבלת התראות במקרה של תקלות או חריגות. במקרים רבים הוא מותקן ליד הבקר המתוכנת ומהווה חלק אינטגרלי מהמערכת התעשייתית.

מה ההבדל בין MMI ל-HMI?

המונחים MMI (Man-Machine Interface) ו-HMI (Human-Machine Interface) משמשים ברוב המקרים כשמות נרדפים בתעשייה. שניהם מתייחסים לאותו רעיון של ממשק בין האדם למכונה. קיימות הבחנות עדינות מבחינת הטיה לשונית – "Human" נחשב כללי יותר ומכיל יותר – אך בפועל, בהקשרים תעשייתיים הם מציינים את אותו הדבר.

למה מסך מגע תעשייתי שונה ממסך רגיל?

מסך מגע תעשייתי מתוכנן לעמוד בדרישות הקשות של הסביבה התעשייתית. בתעשיות רבות, הדיוק והאמינות של מסכי מגע תעשייתיים נבחנים גם בהקשר של כיול טמפרטורה. הדרישות כוללות עמידות בפני טמפרטורות קיצוניות, אבק, מים, זעזועים, רעידות וכימיקלים שונים.

בשונה ממסכי מגע רגילים כמו סמארטפונים או טאבלטים המיועדים לסביבות מבוקרות, מסכי בקרה תעשייתיים בנויים לפעול ללא הפרעה במפעלים, מתקני כוח או אתרי בנייה. הם כוללים טווחי טמפרטורה רחבים, עמידות מכנית גבוהה ותצורות התקנה מיוחדות שמאפשרות ניקוי ותפעול אמין בסביבה תובענית.

איך בוחרים את הטכנולוגיה הנכונה?

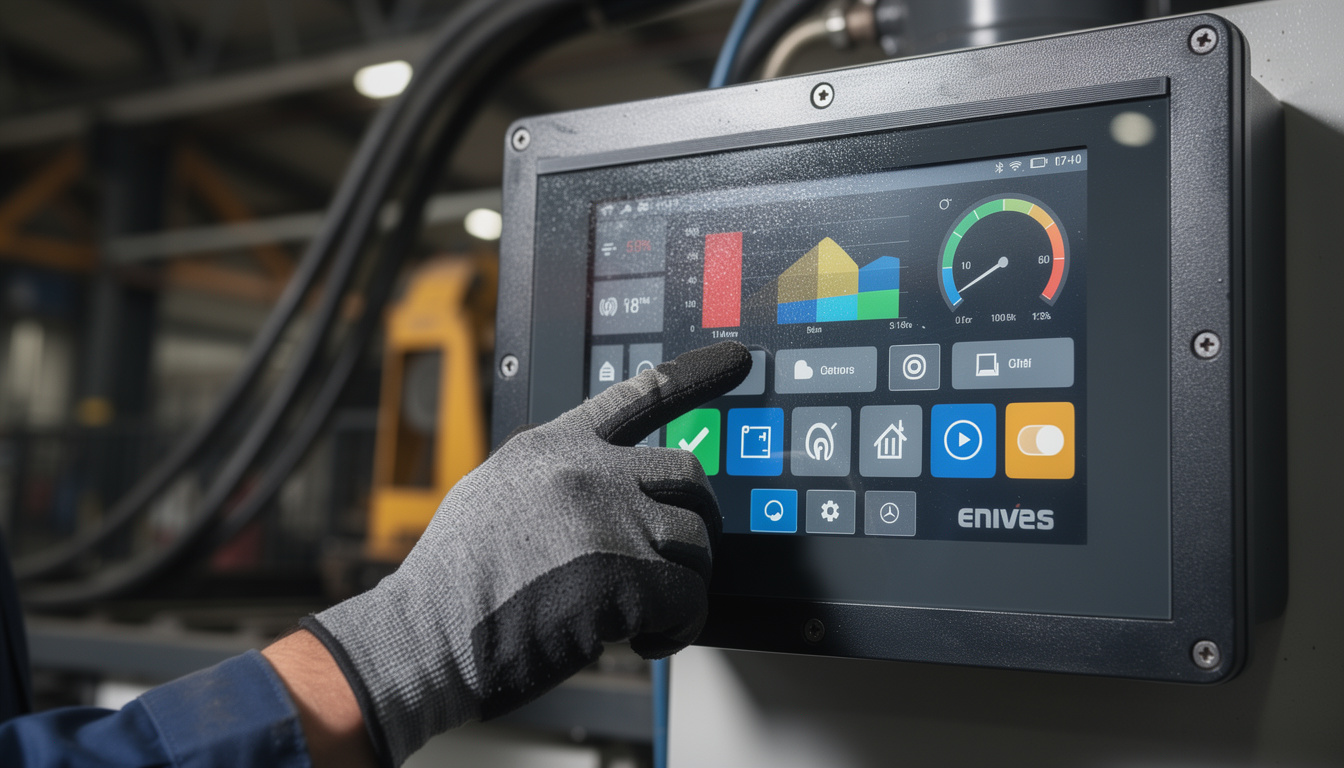

שתי הטכנולוגיות העיקריות במסך מגע הן התנגדותית וקיבולית. מגע התנגדותי מציע יתרון של אפשרות הפעלה עם כפפות או עט, ועמידות טובה ללכלוך. החסרון שלו הוא דיוק נמוך יותר ועמידות פחותה לשחיקה. מגע קיבולי מאפשר דיוק גבוה יותר, ריבוי נקודות מגע ועמידות מעולה לשחיקה, אך הוא מתקשה עם כפפות עבות ורגיש למים. הבחירה תלויה בדרישות הספציפיות של היישום והסביבה.

איך HMI מתחבר לבקר מתוכנת?

הבקר המתוכנת (PLC) משמש כ"מוח" של המערכת התעשייתית והוא אחראי על לוגיקת הבקרה של כל התהליכים. מסך HMI מתקשר איתו באופן קבוע לצורך קריאת נתונים (תגים), שליחת פקודות והצגת סטטוס מכונות. אופן התקשורת מתבצע דרך פרוטוקולי תקשורת תעשייתיים מוכרים כמו Modbus, Ethernet/IP או Profinet.

כאשר בוחרים במערכת מיזוג אוויר מתאימה למבנה, חשוב שהמכשירים השונים בו יפעלו היטב כדי שניתן יהיה לתפעל HMI באופן אמין. בארכיטקטורה תעשייתית, PLC נמצא "שכבה אחת מתחת" למערכות מידע ומחליף מידע עם HMI/SCADA לצורך בקרה וניטור אפקטיבי.

תרחישים מעשיים של עבודה משותפת

כשמפעיל רוצה לשנות טמפרטורה בתהליך, הוא מזין את הערך החדש במסך HMI. המסך שולח את הערך לבקר המתוכנת, שמתאים בהתאם את פעולת החימום או הקירור. באופן דומה, לחיצה על כפתור "הפעלה" במסך שולחת פקודה לבקר, שמפעיל את מגען המנוע. המערכת מאפשרת גם מתן פקודות ובקרה מרחוק דרך HMI עם גישה מאובטחת.

מה מייחד את SCADA מול HMI?

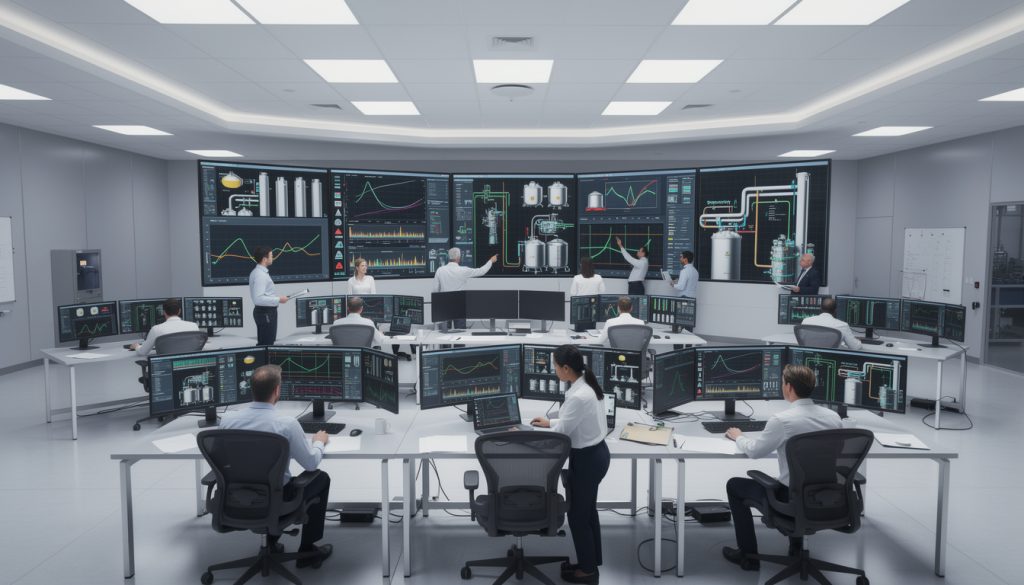

ההבדל המהותי בין HMI ל-SCADA טמון בהיקף ובפונקציונליות. מסכי בקרה של HMI מתמקדים בממשק תפעולי מקומי מול מכונה או תהליך ספציפי. SCADA (Supervisory Control And Data Acquisition) היא מערכת רחבה יותר המאפשרת פיקוח מרכזי, איסוף נתונים וניתוחם ממספר רב של מכונות ותהליכים.

SCADA יכולה לפעול על פני שטחים גאוגרפיים נרחבים ולכלול מספר HMIs כנקודות גישה מקומיות למערכת הרחבה. המערכת מאפשרת בקרה וניטור בזמן אמת של אינטראקציות בין מכונות רבות ויכולה לאגד נתונים ממספר התקנים שונים דרך ממשקי HMI מרובים.

איזה קריטריונים חשובים בבחירת HMI?

בחירת מסך מגע תעשייתי נכון דורשת התחשבות בתנאי הסביבה הספציפיים. תקני הגנה מפני מים ואבק (IP ratings) קובעים את רמת האטימות הנדרשת. לדוגמה, IP65 מספק הגנה מלאה מפני אבק ומים. השפעת הטמפרטורה והלחות חייבת להיכלל בשיקולים – מסכי HMI איכותיים פועלים בטווחי טמפרטורה של -20 עד +70 מעלות צלזיוס.

עמידות בפני זעזועים ורעידות נמדדת בתקני IK rating, שקובעים את יכולת העמידה בפני פגיעות מכניות. תנאי התאורה דורשים התחשבות בבהירות המסך וציפויים אנטי-רפלקטיביים לעבודה באור שמש ישיר או בסביבה עם תאורה חזקה.

בנייה ירוקה לעיתים קרובות משלבת טכנולוגיות חדשניות, כדוגמת HMI, לניהול חכם של משאבים ואנרגיה. על מנת לוודא שהתהליכים התעשייתיים מתבצעים עם HMI תקין, חשוב לשקול את הקריטריונים הללו כחלק מהתכנון, בדומה לשיקולים בשיפוץ מטבח מקצועי.

תחזוקה נכונה ומניעת תקלות במסכי HMI

תחזוקה מונעת של מסך מגע כוללת ניקוי נכון ושמירה על חיבורים תקינים. יש לבדוק באופן תקופתי את איכות החיבורים ולעדכן תוכנות כנדרש. בדיקות שגרתיות מזהות בעיות לפני שהן מתפתחות לתקלות רציניות.

תקלות נפוצות במסכי HMI כוללות מסך מגע שאינו מגיב בשל בעיות כיול או בלאי של שכבת המגע. בעיות תצוגה כמו פיקסלים שרופים או תאורה חלשה מפחיתות את יעילות המערכת. עיצוב ממשק יעיל דורש שימוש בצבעים ברורים, איקונים אינטואיטיביים ופריסה לוגית. תקני עיצוב כמו ISA101 מספקים מסגרת להיררכיה נכונה של מסכים והתראות קריאות.

בתעשיית ההיגיינה, ציוד איכותי עם ממשק HMI מתקדם הוא קריטי לשמירה על סביבה נקייה ובטוחה. כמו פינוי אסבסט בגגות ישנים, תחזוקת HMI נדרשת להתבצע בזהירות ומקצועיות להבטחת בטיחות מלאה.

העתיד של מסכי מגע ו-HMI

מסכי מגע תעשייתיים וממשק אדם מכונה ממשיכים להתפתח ולהשתפר. היתרונות שלהם – יעילות מוגברת, שיפור הבטיחות, אופטימיזציה של תהליכים וקבלת החלטות מבוססת נתונים – הופכים אותם לכלי הכרחי בתעשייה המודרנית. השילוב עם טכנולוגיות מתפתחות כמו IoT ובינה מלאכותית צפוי להביא למהפכה נוספת בתחום.

עתיד הייצור ממשיך להתמקד בפתרונות חכמים המועדפים על ידי הלקוחות ובניהול מתקדם של שרשראות אספקה בעולם גלובלי. להבנה מעמיקה של השינויים במגזר הייצור והיבטים רגולטוריים חשובים, מומלץ לעיין בדוח הרשמי של מכון התקנים הלאומי האמריקאי על אבטחת סייבר במערכות בקרה תעשייתיות.
